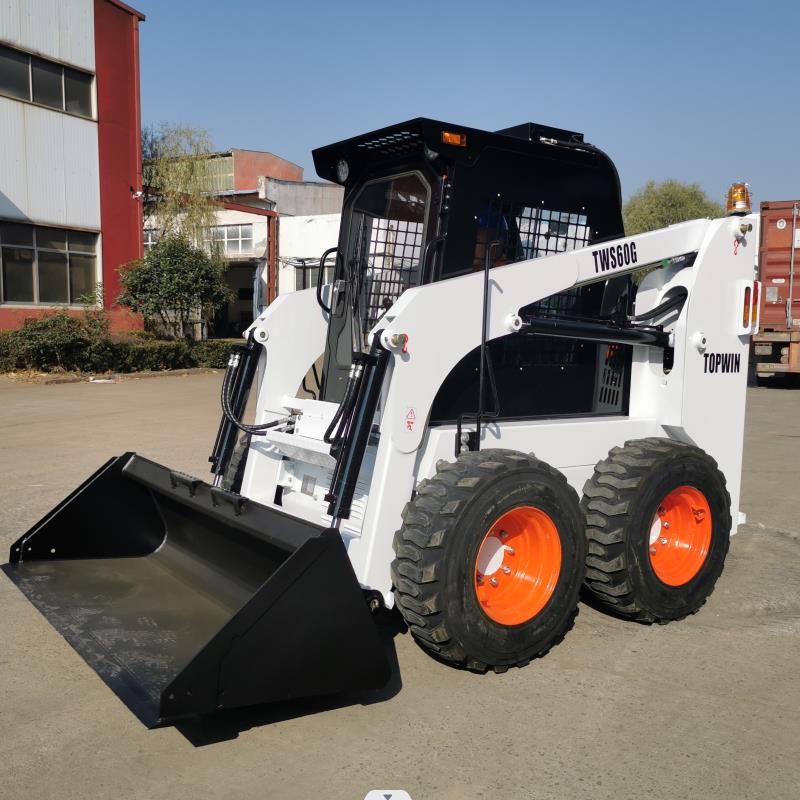

100HP انزلاقية التوجيه المدمجة
نظام نقل طاقة قوي وفعال
* يتميز المحرك المجهز بالعلامة التجارية الشهيرة بقوة قوية وانبعاث منخفض للغاية وكفاءة أعلى في استهلاك الوقود.
* تتميز تقنية الدفع الهيدروليكي الثابت المعتمدة بمحرك مستقر وكفاءة وموثوقية عالية.
* تتميز علبة الضرس المختومة بالكامل والسلاسل عالية القوة بالتشحيم التلقائي والصيانة مجانا.
1. وظائف متعددة لا تضاهى
يتيح الاقتران الدولي القابل للتبديل السريع تغيير عشرات المرفقات ، بما في ذلك الكناسة ، والمسطح ، والمطرقة المكسورة ، والخندق ، بسرعة وسهولة.
2. تصميم صلب وموثوق به
يتميز الإطار المتكامل المعتمد بهيكل مدمج وصلابة وموثوقية عالية. يتم تحسين جميع الأجزاء الهيكلية الحرجة من خلال تحليل العناصر المحدودة لتحقيق توزيع الإجهاد المعقول.
3. عمليات مرنة
يمكن للجرافة الحفاظ تلقائيا على حالة المستوى أثناء الرفع لمنع تشتت المواد وتحسين كفاءة العمل.
انزلاق التوجيه لودر Specifications
قد |
نموذج |
تي دبليو إس35 |
تي دبليو إس45 جي |
تي دبليو إس60 جي |
TWS65B |
1 |
حمولة التشغيل (كجم) |
500 |
700 |
850 |
950 |
2 |
السرعة القصوى (كم / ساعة) |
10 |
١٢ |
١٢ |
12 |
3 |
تصنيف التدفق (لتر / دقيقة) |
60 |
75 |
75 |
80 |
4 |
نموذج الإطارات (المسار) |
8.5-15 |
10-16.5 |
12-16.5 |
12-16.5 |
5 |
الطاقة المقدرة (كيلوواط / حصان) |
29.5/40 |
37/50 |
45/61 |
55/75 |
6 |
سعة خزان الوقود (لتر) |
60 |
65 |
80 |
75 |
7 |
دلو الوزن الذاتي (كجم) |
2300 |
3000 |
3200 |
3350 |
8 |
سعة الجرافة (م 3 ) |
0.3 |
0.4 |
0.5 |
0.5 |
A |
ارتفاع التشغيل الكلي (مم) |
3300 |
3980 |
4000 |
4000 |
B |
الارتفاع إلى دبوس الجرافة المفصلي (مم) |
2725 |
3080 |
3100 |
3100 |
C |
الارتفاع حتى أعلى الكابينة (مم) |
2000 |
2140 |
2160 |
2160 |
D |
الارتفاع إلى أسفل دلو المستوى (مم) |
2558 |
2913 |
2933 |
2933 |
و |
الطول الكلي بدون دلو (مم) |
2300 |
2640 |
2750 |
2750 |
F |
الطول الكلي مع دلو (مم) |
3080 |
3420 ه |
3490 ه |
3490 |
G |
زاوية التفريغ عند أقصى ارتفاع (°) |
40 |
40 |
40 |
40 |
H |
ارتفاع الإغراق (مم) |
2050 |
2380 ه |
2400 |
2400 |
أنا |
الوصول إلى الإغراق (مم) |
790 |
700 |
750 ه |
750 |
J |
التراجع يا دلو على الأرض(° ) |
30 |
30 |
30 |
30 |
K |
التراجع عن دلو على ارتفاع كامل (°) |
104 |
104 ه |
104 ه |
104 |
L |
قاعدة العجلات (مم) |
897 |
991 ه |
991 ه |
1085 |
M |
تطهير الأرض (مم) |
140 |
185 |
205 |
205 |
N |
زاوية المغادرة (° ) |
20 |
20 |
20 |
20 |
أو |
نصف قطر بدوره الأمامي دون دلو (مم) |
1098 |
1168 |
1198 |
1204 |
P |
نصف قطر ضبط الجبهة (مم) |
1760 |
1958 |
1958 |
2030 |
Q |
نصف قطر الضبط الخلفي (مم) |
1296 |
1630 |
1728 |
1706 |
R |
المحور الخلفي إلى المصد (مم) |
964 |
1108 |
1208 |
1082 |
S |
عرض المداس، من خط الوسط إلى خط الوسط (مم) |
1080 |
1450 ه |
1500 |
1500 |
T |
العرض (مم) |
1350 |
1720 ه |
1880 |
1880 |
في المربع |
عرض الجرافة (مم) |
1400 |
1740 |
1880 |
1880 |
تفاصيل المنتج
انزلاق التوجيه الهيدروليكي موصل انزلاق التوجيه لودر المقصورة انزلاق التوجيه لودر المبرد
انزلاق التوجيه لودر لوحة انزلاق التوجيه لودر الطيار رافعة انزلاق التوجيه لودر عقبة سريعة
ملحقات اللودر انزلاقي التوجيه
نبذة عن الشركة
شاندونغ Topwin الماكينات والشركة المحدودة (Topwin لفترة قصيرة) هي مزود حل وقفة واحدة لآلات البناء وآلات التعدين والآلات الزراعية والآلات اللوجستية في الصين.
قد |
نموذج |
تي دبليو إس35 |
تي دبليو إس45 جي |
تي دبليو إس60 جي |
TWS65B |
تي دبليو إس100 |
تي دبليو إس إس65 |
تي دبليو إس إس100 |
1 |
حمولة التشغيل (كجم) |
500 |
700 |
850 |
950 |
1200 |
1000 |
1200 |
2 |
السرعة القصوى (كم / ساعة) |
10 |
١٢ |
١٢ |
12 |
12/18 |
12/18 |
12/18 |
3 |
تصنيف التدفق (لتر / دقيقة) |
60 |
75 |
75 |
80 |
80 |
75 |
88 |
4 |
نموذج الإطارات (المسار) |
8.5-15 |
10-16.5 |
12-16.5 |
12-16.5 |
12-16.5 |
320X84 |
320X84 |
5 |
الطاقة المقدرة (كيلوواط / حصان) |
29.5/40 |
37/50 |
45/61 |
55/75 |
74/100 |
55/75 |
74/100 |
6 |
سعة خزان الوقود (لتر) |
60 |
65 |
80 |
75 |
90 |
80 |
90 |
7 |
دلو بوزن ذاتي (كجم) |
2300 |
3000 |
3200 |
3350 |
3550 |
3800 |
4500 |
8 |
سعة الجرافة (م 3 ) |
0.3 |
0.4 |
0.5 |
0.5 |
0.55 |
0.5 |
0.55 |
A |
ارتفاع التشغيل الكلي (مم) |
3300 |
3980 |
4000 |
4000 |
4070 |
3480 |
4070 |
B |
الارتفاع إلى دبوس مفصلة الجرافة (مم) |
2725 |
3080 |
3100 |
3100 |
3150 |
2900 |
3150 |
C |
الارتفاع حتى أعلى الكابينة (مم) |
2000 |
2140 |
2160 |
2160 |
2160 |
2150 |
2160 |
D |
الارتفاع إلى أسفل دلو المستوى (مم) |
2558 |
2913 |
2933 |
2933 |
2983 |
2730 |
2983 |
و |
الطول الكلي بدون دلو (مم) |
2300 |
2640 |
2750 |
2750 |
2880 |
2750 |
3000 |
F |
الطول الكلي مع دلو (مم) |
3080 |
3420 ه |
3490 ه |
3490 |
3580 |
3500 |
3700 |
G |
زاوية التفريغ عند أقصى ارتفاع (°) |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
H |
ارتفاع الإغراق (مم) |
2050 |
2380 ه |
2400 |
2400 |
2450 |
2230 |
2450 |
أنا |
الوصول إلى الإغراق (مم) |
790 |
700 |
750 ه |
750 |
700 |
715 |
700 |
J |
التراجع يا دلو على الأرض(° ) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
K |
التراجع عن دلو على ارتفاع كامل (°) |
104 |
104 ه |
104 ه |
104 |
104 |
104 |
104 |
L |
قاعدة العجلات (مم) |
897 |
991 ه |
991 ه |
1085 |
1185 |
1500 |
1500 |
M |
تطهير الأرض (مم) |
140 |
185 |
205 |
205 |
205 |
200 |
200 |
N |
زاوية المغادرة (° ) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
أو |
نصف قطر بدوره الأمامي دون دلو (مم) |
1098 |
1168 |
1198 |
1204 |
1278 |
1298 |
1365 |
P |
نصف قطر ضبط الجبهة (مم) |
1760 |
1958 |
1958 |
2030 |
2144 |
2010 |
2200 |
Q |
نصف قطر الضبط الخلفي (مم) |
1296 |
1630 |
1728 |
1706 |
1857 |
1714 |
1742 |
R |
المحور الخلفي إلى المصد (مم) |
964 |
1108 |
1208 |
1082 |
1082 |
890 |
938 |
S |
عرض المداس، من خط الوسط إلى خط الوسط (مم) |
1080 |
1450 ه |
1500 |
1500 |
1500 |
1462 |
1654 |
T |
العرض (مم) |
1350 |
1720 ه |
1880 |
1880 |
1880 |
1782 |
1994 |
في المربع |
عرض الجرافة (مم) |
1400 |
1740 |
1880 |
1880 |
1880 |
1830 |
2030 |
