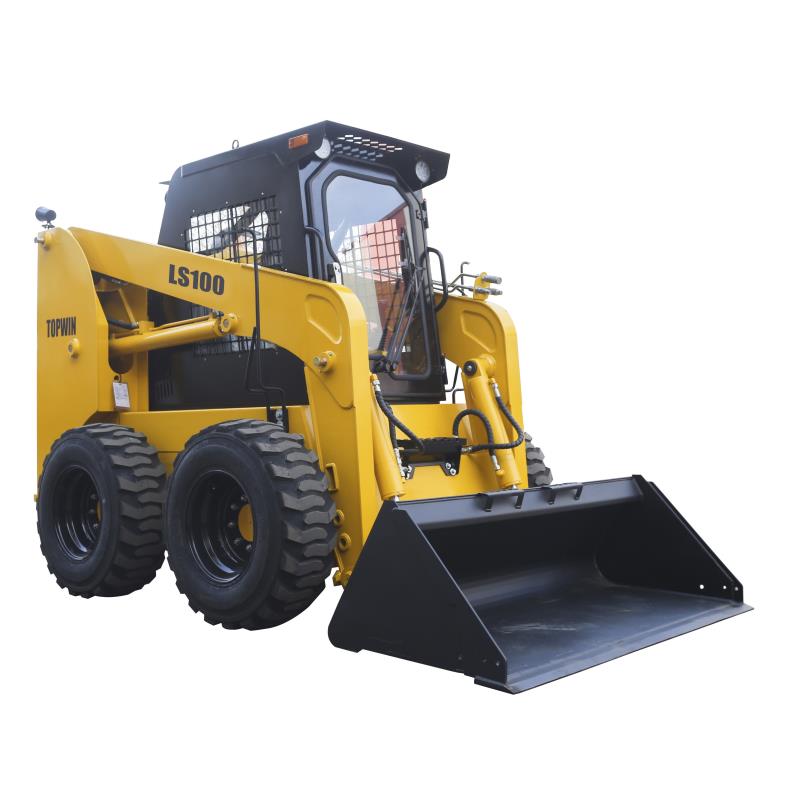

محمل انزلاقي
الحمل المقدر: 1200 كجم
وزن التشغيل: 4500 كجم
سعة الجرافة: 0.55 م 3
طراز المحرك: Xinchai Engine
قوة المحرك: 100 حصان
إرتفاع التشغيل الكلي: 4070 مم
نموذج التشغيل: التحكم الميكانيكي
الكابينة المفتوحة ، مع دلو قياسي
بدون مكيف وسخان
الشركة المصنعة الأصلية Jc Series المقدرة حصانا 25-140HP جرافة انزلاقية التوجيه مع تحميل مصنّف 380-1400 كلغ للبيع
ملامح:
الشركة المصنعة الأصلية للودر انزلاقية التوجيه Jc المسلسل
أول منتج وأكبر مصدر للودر الانزلاقي والمرفقات في الصين
30 عامًا من الخبرة في تصنيع جرافة انزلاقية التوجيه.
نظام مراقبة الجودة ونظام الضمان المعتمد.
مجموعة كاملة وواسعة من اللوادر المزوَّدة بسيور انزلاقية وملحقاتها في الصين
انزلاق التوجيه لودر Specifications
| قد | نموذج | TWS65 | تي دبليو إس100 |
| 1 | حمولة التشغيل (كجم) | 1000 | 1200 |
| 2 | السرعة القصوى (كم / ساعة) | 12/18 | 12/18 |
| 3 | تصنيف التدفق (لتر / دقيقة) | 75 | 88 |
| 4 | نموذج الإطارات (المسار) | 320X84 | 320X84 |
| 5 | الطاقة المقدرة (كيلوواط / حصان) | 55/75 | 74/100 |
| 6 | سعة خزان الوقود (لتر) | 80 | 90 |
| 7 | دلو بوزن ذاتي (كجم) | 3800 | 4500 |
| 8 | سعة الجرافة (م 3 ) | 0.5 | 0.55 |
| A | ارتفاع التشغيل الكلي (مم) | 3480 | 4070 |
| B | الارتفاع إلى دبوس مفصلة الجرافة (مم) | 2900 | 3150 |
| C | الارتفاع حتى أعلى الكابينة (مم) | 2150 | 2160 |
| D | الارتفاع إلى أسفل دلو المستوى (مم) | 2730 | 2983 |
| و | الطول الكلي بدون دلو (مم) | 2750 | 3000 |
| F | الطول الكلي مع دلو (مم) | 3500 | 3700 |
| G | زاوية التفريغ عند أقصى ارتفاع (°) | 40 | 40 |
| H | ارتفاع الإغراق (مم) | 2230 | 2450 |
| أنا | الوصول إلى الإغراق (مم) | 715 | 700 |
| J | التراجع يا دلو على الأرض(° ) | 30 | 30 |
| K | التراجع عن دلو على ارتفاع كامل (°) | 104 | 104 |
| L | قاعدة العجلات (مم) | 1500 | 1500 |
| M | تطهير الأرض (مم) | 200 | 200 |
| N | زاوية المغادرة (° ) | 20 | 20 |
| أو | نصف قطر بدوره الأمامي دون دلو (مم) | 1298 | 1365 |
| P | نصف قطر ضبط الجبهة (مم) | 2010 | 2200 |
| Q | نصف قطر الضبط الخلفي (مم) | 1714 | 1742 |
| R | المحور الخلفي إلى المصد (مم) | 890 | 938 |
| S | عرض المداس، من خط الوسط إلى خط الوسط (مم) | 1462 | 1654 |
| T | العرض (مم) | 1782 | 1994 |
| في المربع | عرض الجرافة (مم) | 1830 | 2030 |
تفاصيل المنتج
انزلاق التوجيه الهيدروليكي موصل انزلاق التوجيه لودر المقصورة انزلاق التوجيه لودر المبرد
انزلاق التوجيه لودر لوحة انزلاق التوجيه لودر الطيار رافعة انزلاق التوجيه لودر عقبة سريعة
ملحقات اللودر انزلاقي التوجيه
نبذة عن الشركة
شاندونغ Topwin الماكينات والشركة المحدودة (Topwin لفترة قصيرة) هي مزود حل وقفة واحدة لآلات البناء وآلات التعدين والآلات الزراعية والآلات اللوجستية في الصين.
قد |
نموذج |
تي دبليو إس35 |
تي دبليو إس45 جي |
تي دبليو إس60 جي |
TWS65B |
تي دبليو إس100 |
تي دبليو إس إس65 |
تي دبليو إس إس100 |
1 |
حمولة التشغيل (كجم) |
500 |
700 |
850 |
950 |
1200 |
1000 |
1200 |
2 |
السرعة القصوى (كم / ساعة) |
10 |
١٢ |
١٢ |
12 |
12/18 |
12/18 |
12/18 |
3 |
تصنيف التدفق (لتر / دقيقة) |
60 |
75 |
75 |
80 |
80 |
75 |
88 |
4 |
نموذج الإطارات (المسار) |
8.5-15 |
10-16.5 |
12-16.5 |
12-16.5 |
12-16.5 |
320X84 |
320X84 |
5 |
الطاقة المقدرة (كيلوواط / حصان) |
29.5/40 |
37/50 |
45/61 |
55/75 |
74/100 |
55/75 |
74/100 |
6 |
سعة خزان الوقود (لتر) |
60 |
65 |
80 |
75 |
90 |
80 |
90 |
7 |
دلو بوزن ذاتي (كجم) |
2300 |
3000 |
3200 |
3350 |
3550 |
3800 |
4500 |
8 |
سعة الجرافة (م 3 ) |
0.3 |
0.4 |
0.5 |
0.5 |
0.55 |
0.5 |
0.55 |
A |
ارتفاع التشغيل الكلي (مم) |
3300 |
3980 |
4000 |
4000 |
4070 |
3480 |
4070 |
B |
الارتفاع إلى دبوس مفصلة الجرافة (مم) |
2725 |
3080 |
3100 |
3100 |
3150 |
2900 |
3150 |
C |
الارتفاع حتى أعلى الكابينة (مم) |
2000 |
2140 |
2160 |
2160 |
2160 |
2150 |
2160 |
D |
الارتفاع إلى أسفل دلو المستوى (مم) |
2558 |
2913 |
2933 |
2933 |
2983 |
2730 |
2983 |
و |
الطول الكلي بدون دلو (مم) |
2300 |
2640 |
2750 |
2750 |
2880 |
2750 |
3000 |
F |
الطول الكلي مع دلو (مم) |
3080 |
3420 ه |
3490 ه |
3490 |
3580 |
3500 |
3700 |
G |
زاوية التفريغ عند أقصى ارتفاع (°) |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
H |
ارتفاع الإغراق (مم) |
2050 |
2380 ه |
2400 |
2400 |
2450 |
2230 |
2450 |
أنا |
الوصول إلى الإغراق (مم) |
790 |
700 |
750 ه |
750 |
700 |
715 |
700 |
J |
التراجع يا دلو على الأرض(° ) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
K |
التراجع عن دلو على ارتفاع كامل (°) |
104 |
104 ه |
104 ه |
104 |
104 |
104 |
104 |
L |
قاعدة العجلات (مم) |
897 |
991 ه |
991 ه |
1085 |
1185 |
1500 |
1500 |
M |
تطهير الأرض (مم) |
140 |
185 |
205 |
205 |
205 |
200 |
200 |
N |
زاوية المغادرة (° ) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
أو |
نصف قطر بدوره الأمامي دون دلو (مم) |
1098 |
1168 |
1198 |
1204 |
1278 |
1298 |
1365 |
P |
نصف قطر ضبط الجبهة (مم) |
1760 |
1958 |
1958 |
2030 |
2144 |
2010 |
2200 |
Q |
نصف قطر الضبط الخلفي (مم) |
1296 |
1630 |
1728 |
1706 |
1857 |
1714 |
1742 |
R |
المحور الخلفي إلى المصد (مم) |
964 |
1108 |
1208 |
1082 |
1082 |
890 |
938 |
S |
عرض المداس، من خط الوسط إلى خط الوسط (مم) |
1080 |
1450 ه |
1500 |
1500 |
1500 |
1462 |
1654 |
T |
العرض (مم) |
1350 |
1720 ه |
1880 |
1880 |
1880 |
1782 |
1994 |
في المربع |
عرض الجرافة (مم) |
1400 |
1740 |
1880 |
1880 |
1880 |
1830 |
2030 |
