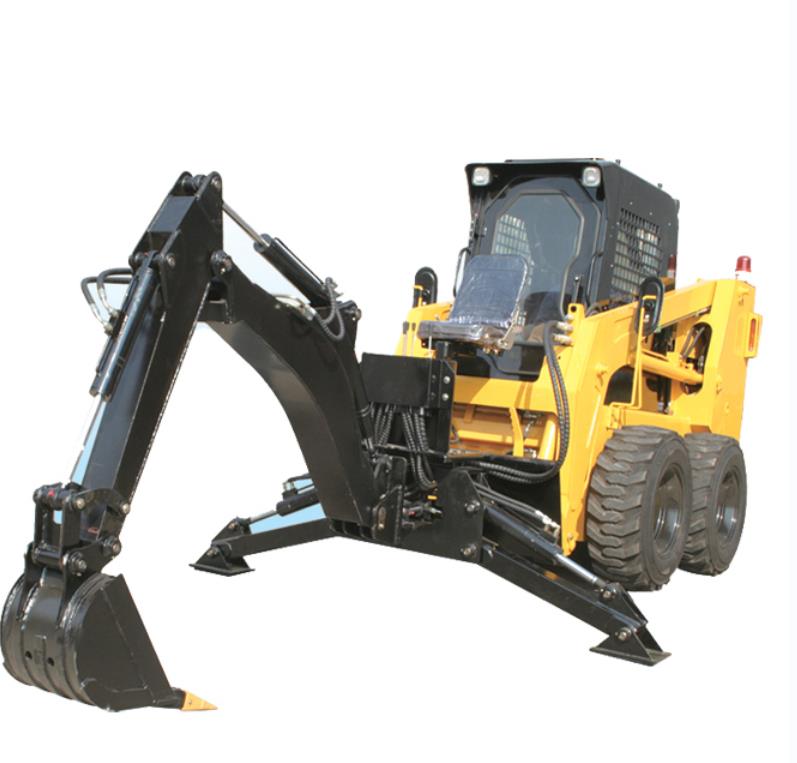

انزلاقية صغيرة مع حفار
عجلة انزلاقية Topwin ذات هيكل مدمج ، وحركة المناورة مناسبة للتشغيل في المساحات الضيقة ، ونظام التحكم الخاص بعصا التحكم في المقصورة مغلق ؛ التحكم المزدوج في الخانق ؛ نظام التسوية التلقائي ؛ متعدد الاستخدامات مع مجموعة واسعة من الملحقات ؛ الفرامل الهيدروليكية. مقدمة وظيفة التعلق. |||. |||
مقدمة وظيفة المرفق
1 ، مرفقات تحميل وتفريغ المواد (مجرفة شوكة ، دلو قياسي ، مجرفة مركبة ، مجرفة غربال)
2 ، المرفقات البلدية (الكناس الزاوية ، الكناسات المغلقة ، المطارق التكسير ، الضواغط الاهتزازية ، آلات الطحن ، حفارات الخنادق ، دافعات الثلج ، قاذفات الثلج ، قواطع الجليد ، قواطع الجليد الاهتزازية)
3 ، ملحقات البناء (الحفارات ، الخلاطات ، حفارات الخنادق القرصية ، أذرع الحفر ، الجرافات)
4 ، مرفقات لوجستية (شوكات قابضة ، قضبان ترادفية ، مشابك حزمة ناعمة ، خطافات رافعة ، رافعات شوكية جانبية)
5 ، البستنة والمرفقات الزراعية (شوك العشب ، مزيلات الأشجار ، الصفائح ، جزازات العشب ، الرووتيلرز ، المثقاب)
تُستخدم اللوادر الانزلاقية على نطاق واسع في الإنشاءات الهندسية ، ومناولة الموانئ ، والبناء البلدي ، والبستنة ،
الصرف الصحي وحفظ المياه والزراعة والمجالات الأخرى. أثناء توفير مجموعة كاملة من أجهزة التوجيه الانزلاقية الرئيسية ، تقوم الشركة بشكل مستقل بتطوير وإنتاج الملحقات ذات الصلة. بما في ذلك الحفارات ، والمثاقب ، وحفارات الخنادق ، والكنسات ، والخلاطات ، والقواطع ، وجزازات العشب ، والكسارات الهيدروليكية ، والجرافات ، والمجارف المختلطة ، والقبضات الخشبية ، والمداخن ، والمجارف الشوكية ، وما إلى ذلك. وفقًا لاحتياجات المستخدم ، يمكننا تطوير أدوات عمل ذات أغراض خاصة.
انزلاق التوجيه لودر Specifications
قد |
نموذج |
تي دبليو إس35 |
تي دبليو إس45 جي |
تي دبليو إس60 جي |
TWS65B |
1 |
حمولة التشغيل (كجم) |
500 |
700 |
850 |
950 |
2 |
السرعة القصوى (كم / ساعة) |
10 |
١٢ |
١٢ |
12 |
3 |
تصنيف التدفق (لتر / دقيقة) |
60 |
75 |
75 |
80 |
4 |
نموذج الإطارات (المسار) |
8.5-15 |
10-16.5 |
12-16.5 |
12-16.5 |
5 |
الطاقة المقدرة (كيلوواط / حصان) |
29.5/40 |
37/50 |
45/61 |
55/75 |
6 |
سعة خزان الوقود (لتر) |
60 |
65 |
80 |
75 |
7 |
دلو الوزن الذاتي (كجم) |
2300 |
3000 |
3200 |
3350 |
8 |
سعة الجرافة (م 3 ) |
0.3 |
0.4 |
0.5 |
0.5 |
A |
ارتفاع التشغيل الكلي (مم) |
3300 |
3980 |
4000 |
4000 |
B |
الارتفاع إلى دبوس الجرافة المفصلي (مم) |
2725 |
3080 |
3100 |
3100 |
C |
الارتفاع حتى أعلى الكابينة (مم) |
2000 |
2140 |
2160 |
2160 |
D |
الارتفاع إلى أسفل دلو المستوى (مم) |
2558 |
2913 |
2933 |
2933 |
و |
الطول الكلي بدون دلو (مم) |
2300 |
2640 |
2750 |
2750 |
F |
الطول الكلي مع دلو (مم) |
3080 |
3420 ه |
3490 ه |
3490 |
G |
زاوية الإغراق عند أقصى ارتفاع (°) |
40 |
40 |
40 |
40 |
H |
ارتفاع الإغراق (مم) |
2050 |
2380 ه |
2400 |
2400 |
أنا |
الوصول إلى الإغراق (مم) |
790 |
700 |
750 ه |
750 |
J |
التراجع O دلو على الأرض (° ) |
30 |
30 |
30 |
30 |
K |
التراجع عن دلو على ارتفاع كامل (° ) |
104 |
104 ه |
104 ه |
104 |
L |
قاعدة العجلات (مم) |
897 |
991 ه |
991 ه |
1085 |
M |
بياض الأرض (مم) |
140 |
185 |
205 |
205 |
N |
زاوية المغادرة (° ) |
20 |
20 |
20 |
20 |
أو |
الجبهة تحول نصف قطرها بدون دلو (مم) |
1098 |
1168 |
1198 |
1204 |
P |
الجبهة ضبط نصف قطرها (مم) |
1760 |
1958 |
1958 |
2030 |
Q |
نصف قطر الضبط الخلفي (مم) |
1296 |
1630 |
1728 |
1706 |
R |
المحور الخلفي إلى المصد (مم) |
964 |
1108 |
1208 |
1082 |
S |
عرض المداس، من خط الوسط إلى خط الوسط (مم) |
1080 |
1450 ه |
1500 |
1500 |
T |
العرض (مم) |
1350 |
1720 ه |
1880 |
1880 |
في المربع |
عرض الجرافة (مم) |
1400 |
1740 |
1880 |
1880 |
تفاصيل المنتج
انزلاق التوجيه الهيدروليكي موصل انزلاق التوجيه لودر المقصورة انزلاق التوجيه لودر المبرد
انزلاق التوجيه لودر لوحة انزلاق التوجيه لودر الطيار رافعة انزلاق التوجيه لودر عقبة سريعة
ملحقات اللودر انزلاقي التوجيه
نبذة عن الشركة
شاندونغ Topwin الماكينات والشركة المحدودة (Topwin لفترة قصيرة) هي مزود حل وقفة واحدة لآلات البناء وآلات التعدين والآلات الزراعية والآلات اللوجستية في الصين.
قد | نموذج | تي دبليو إس35 | تي دبليو إس45 جي | تي دبليو إس60 جي | TWS65B | تي دبليو إس100 | تي دبليو إس إس65 | تي دبليو إس إس100 |
1 | حمولة التشغيل (كجم) | 500 | 700 | 850 | 950 | 1200 | 1000 | 1200 |
2 | السرعة القصوى (كم / ساعة) | 10 | ١٢ | ١٢ | 12 | 12/18 | 12/18 | 12/18 |
3 | تصنيف التدفق (لتر / دقيقة) | 60 | 75 | 75 | 80 | 80 | 75 | 88 |
4 | نموذج الإطارات (المسار) | 8.5-15 | 10-16.5 | 12-16.5 | 12-16.5 | 12-16.5 | 320X84 | 320X84 |
5 | الطاقة المقدرة (كيلوواط / حصان) | 29.5/40 | 37/50 | 45/61 | 55/75 | 74/100م | 55/75 | 74/100 |
6 | سعة خزان الوقود (لتر) | 60 | 65 | 80 | 75 | 90 | 80 | 90 |
7 | دلو بوزن ذاتي (كجم) | 2300 | 3000 | 3200 | 3350 | 3550 | 3800 | 4500 |
8 | سعة الجرافة (م 3 ) | 0.3 | 0.4 | 0.5 | 0.5 | 0.55 | 0.5 | 0.55 |
A | ارتفاع التشغيل الكلي (مم) | 3300 | 3980 | 4000 | 4000 | 4070 | 3480 | 4070 |
B | الارتفاع إلى دبوس مفصلة الجرافة (مم) | 2725 | 3080 | 3100 | 3100 | 3150 | 2900 | 3150 |
C | الارتفاع حتى أعلى الكابينة (مم) | 2000 | 2140 | 2160 | 2160 | 2160 | 2150 | 2160 |
D | الارتفاع إلى أسفل دلو المستوى (مم) | 2558 | 2913 | 2933 | 2933 | 2983 | 2730 | 2983 |
و | الطول الكلي بدون دلو (مم) | 2300 | 2640 | 2750 | 2750 | 2880 | 2750 | 3000 |
F | الطول الكلي مع دلو (مم) | 3080 | 3420 ه | 3490 ه | 3490 | 3580 | 3500 | 3700 |
G | زاوية التفريغ عند أقصى ارتفاع (°) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
H | ارتفاع الإغراق (مم) | 2050 | 2380 ه | 2400 | 2400 | 2450 | 2230 | 2450 |
أنا | الوصول إلى الإغراق (مم) | 790 | 700 | 750 ه | 750 | 700 | 715 | 700 |
J | التراجع يا دلو على الأرض(° ) | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
K | التراجع عن دلو على ارتفاع كامل (°) | 104 | 104 ه | 104 ه | 104 | 104 | 104 | 104 |
L | قاعدة العجلات (مم) | 897 | 991 ه | 991 ه | 1085 | 1185 | 1500 | 1500 |
M | تطهير الأرض (مم) | 140 | 185 | 205 | 205 | 205 | 200 | 200 |
N | زاوية المغادرة (° ) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
أو | نصف قطر بدوره الأمامي دون دلو (مم) | 1098 | 1168 | 1198 | 1204 | 1278 | 1298 | 1365 |
P | نصف قطر ضبط الجبهة (مم) | 1760 | 1958 | 1958 | 2030 | 2144 | 2010 | 2200 |
Q | نصف قطر الضبط الخلفي (مم) | 1296 | 1630 | 1728 | 1706 | 1857 | 1714 | 1742 |
R | المحور الخلفي إلى المصد (مم) | 964 | 1108 | 1208 | 1082 | 1082 | 890 | 938 |
S | عرض المداس، من خط الوسط إلى خط الوسط (مم) | 1080 | 1450 ه | 1500 | 1500 | 1500 | 1462 | 1654 |
T | العرض (مم) | 1350 | 1720 ه | 1880 | 1880 | 1880 | 1782 | 1994 |
في المربع | عرض الجرافة (مم) | 1400 | 1740 | 1880 | 1880 | 1880 | 1830 | 2030 |
