تفاصيل المنتج
وصف المنتج

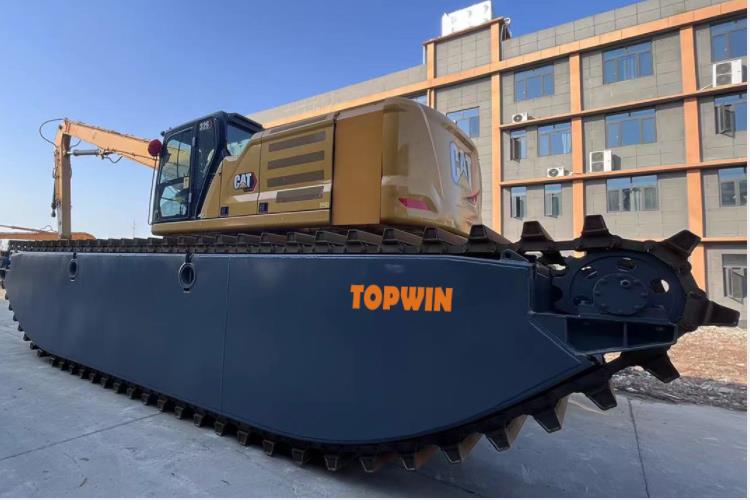

الحفارات البرمائية هي حفارات متعددة الأغراض تستخدم في الأراضي والمياه الضحلة والمستنقعات ومناطق المياه العميقة. بعد سنوات من الاختبارات العملية ، T OPWIN تم التعرف على الحفار البرمائي وثقته من قبل غالبية المستخدمين. يمكن أن يختار هيكل النصف العلوي العلامة التجارية للحفارة وجميع أنواع الماكينات التي تحتاجها. تم تصميم أنواع مختلفة من خزانات الطفو واستخدامها على نطاق واسع ، والتي يمكن تكييفها مع حفارة 5-40 طن ، ويمكن أيضًا تخصيصها وفقًا لظروف العمل ومتطلباتك ، وفقًا لمخططك الحصري.
| نموذج | E210A | E210A ( 15 م ) | |
| وزن التشغيل (T) | 27 (تعويم شبه كامل ) | 34 (تعويم كامل ) | 28 (تعويم شبه كامل ) |
| سعة الجرافة (م 3) | 0.8 | 0.5 | 0.5 |
| نوع المحرك | ايسوزو 4HK1X | الكمون QSB7.0 / ايسوزو 4HK1X | |
| الطاقة المقدرة (kw / r / min) | 133/2000 | 124/2000 | 133/2000 |
| حجم خزان الوقود (L) | 420 | 420 | |
| سرعة السفر (كم / ساعة) | 4.3 | 4.3 | |
| سرعة التأرجح (ص / دقيقة) | 11.7 | 11.7 | |
| ماكس درجة التسلق ° | 30 | 30 | |
| قوة حفر الجرافة بقوة قصوى (KN) ISO | 80 | 80 | |
| قوة حفر الذراع بقوة قصوى (KN) ISO | 66 | 66 | |
| متوسط ضغط التأريض (KPA) | 11.5 | 15.5 | 11.5 |
| قوة الجر (كن) | 227 | 227 | |
| نموذج المضخة الهيدروليكية | K3V112DT | K3V112DT | |
| أقصى تدفق ( لتر / دقيقة) | 210X2 | 210X2 | |
| ضبط الضغط (MPa) | 34.3 | 34.3 | |
| حجم الخزان الهيدروليكي (L) | 246 | 246 | |
| الطول الإجمالي (مم) | 10650 | 11450 | |
| ب العرض الكلي (مم) | 4600 | 5260 | 4600 |
| C الارتفاع الكلي (إلى أعلى) (مم) | 3435 | 3650 | |
| D الارتفاع الكلي (إلى أعلى الكابينة) (مم) | 3950 | 3950 | |
| E ثقل الموازنة الخلوص الأرضي (مم) | 2040 | 2040 | |
| F الحد الأدنى للخلوص الأرضي (مم) | 1290 | 1290 | |
| G نصف قطر تأرجح الذيل (مم) | 2720 | 2720 | |
| H طول التأريض المسار (مم) | |||
| J طول المسار (مم) | 7800 | 8540 | 7800 |
| K مقياس المسار (مم) | 3000 | 3650 | 3000 |
| L عرض المسار (مم) | 1600 | 1830 | 1600 |
| M المسار HIGHh (مم) | 1880 | 1850 | 1880 |
| N عرض القرص الدوار (مم) | 2700 | 2700 | |
| س الأعلى. ارتفاع الحفر (مم) | 10165 | 13600 | |
| P الأعلى. ارتفاع الإغراق (مم) | 7450 | 11200 | |
| س الأعلى. عمق الحفر (مم) | 5620 | 10700 | |
| R الأعلى. عمق حفر الجدار العمودي (مم) | |||
| T الأعلى. الوصول للحفر (مم) | 9860 | 15100 | |
| يو أقصى مدى للوصول إلى مستوى الأرض (مم) | 9440 | 15000 | |
| V دقيقة. نصف قطر التأرجح (مم) | 3640 | 3640 | |
| W الأعلى. الارتفاع عند دقيقة نصف قطر التأرجح (مم) | 8565 | 10600 | |
| X المسافة من مركز التأرجح إلى الخلف (مم) | 2720 | 2870 | |
| طول الذراع (مم) | 2900 | 6300 | |
| الطول (مم) | 5700 | 8200 | |
| قوة تعويم ماكس (T) | إثنان وعشرون | 34 | إثنان وعشرون |
| عدد صفوف السلسلة | 2 | 3 | 2 |
| أقصى عمق للمياه ( مم) | 1200 | 1500 | 1200 |
|||. |||

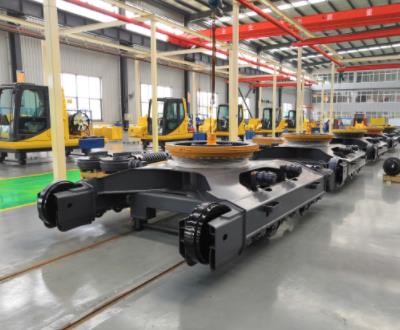

مصنعنا
| نموذج | E60 |
| وزن التشغيل | 5.82 |
| قدرة دلو | 0.22 |
| طراز المحرك | يانمار 4TNV98C |
| الطاقة المقدرة (kw) | 42.4 كيلو واط |
| نموذج المضخة الهيدروليكية | PUK |
| أقصى تدفق (لتر / دقيقة) | 160 |
| ضغط العمل (الأم) | 24.5 |
| نموذج صمام التحكم | PUK |
| نموذج محرك التأرجح | في النسق |
| نموذج محرك السفر | إيدي |
| سعة خزان الوقود (L) | 125 |
| سعة خزان الزيت الهيدروليكي (L) | 110 |
| سرعة السفر (كم / ساعة) | 2.5 / 4.0 |
| سرعة التأرجح (ص / دقيقة) | 10 |
| الأعلى. درجة التسلق (٪) | 70 |
| قوة حفر الذراع | 26.1 |
| قوة حفر الجرافة (KN) | 36.7 |
| متوسط ضغط التأريض (Kpa) | 34 |
| الطول الكلي (مم) | 5943 |
| العرض الإجمالي ب (مم) | 2000 |
| ج- الارتفاع الكلي (حتى قمة الذراع) (مم) | 1995 |
| D- الارتفاع الكلي (حتى قمة الكابينة) (مم) | 2619 |
| الخلوص الأرضي للثقل الموازن (مم) | 740 |
| F- مين. الخلوص الأرضي (مم) | 360 |
| نصف قطر تأرجح G- الذيل (مم) | 1745 |
| طول J- المسار (مم) | 2000 |
| طول J- المسار (مم) | 2665 |
| مقياس K- المسار (مم) | 1600 |
| عرض المسار L (مم) | 2000 |
| عرض حذاء M-Track (مم) | 400 |
| عرض N- القرص الدوار (مم) | 1790 |
| يا ماكس. ارتفاع الحفر (مم) | 5889 |
| ف ماكس. ارتفاع الإغراق (مم) | 4201 |
| كيو ماكس. عمق الحفر (مم) | 3812 |
| آر ماكس. عمق حفر الجدار العمودي (مم) | 3008 |
| تي ماكس. مدى الحفر (مم) | 6257 |
| يو ماكس. مدى الحفر عند مستوى الأرض (مم) | 6102 |
| في مين. نصف قطر التأرجح (مم) | 2585 |
| X- المسافة بين مركز الدوران وطول الذيل (مم) | 1745 |
| سمك حذاء Y-Track (مم) | 7 |
| Z- ارتفاع ثقل الموازنة (مم) | 1062 |
| A1-طول الأرض (في النقل) (مم) | 3375 |
| طول الذراع (مم) | 1580 |
| طول ذراع الرافعة (مم) | 3050 |
