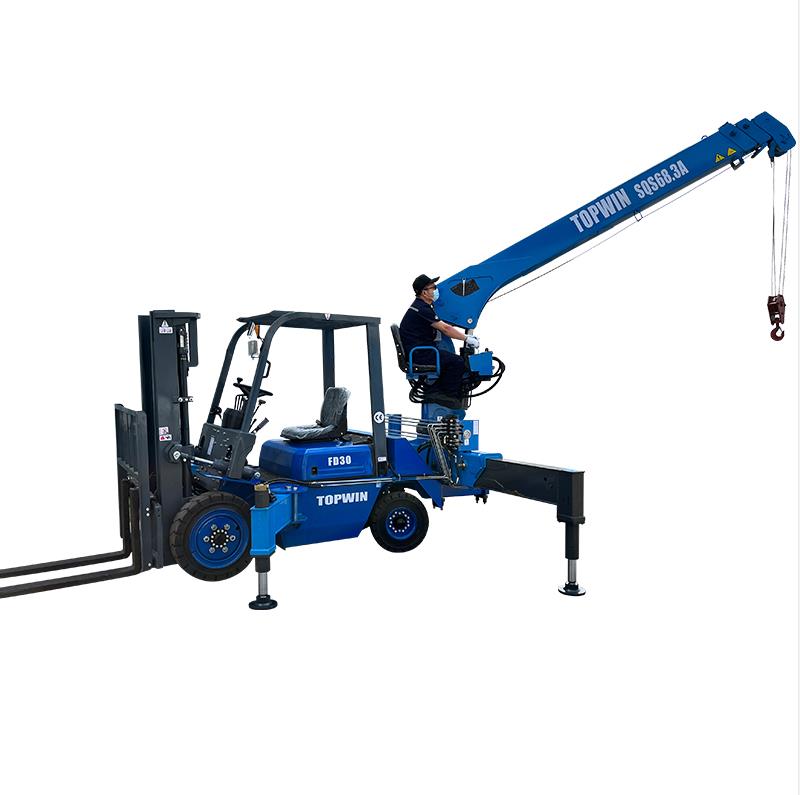

كرين ورافعة شوكية
4T Boom رافعة شوكية Crane: من صنع Topwin،
براءة اختراع من الحكومة ، الوزن: 3500 كجم.
ذراع تلسكوبي ذو أسطوانتين هيدروليكيتين ،
ذراع واحد ، طول الذراع 6 Meters،
ارتفاع الرفع (حسب حمولة الرافعة الشوكية،
الرافعة الجسرية) خيار الرفع الأقصى للرافعة الشوكية: 3.5 Tons - 7 Tons
باستخدام ||| |||
2. تم استخدام آلية الربط بأربعة قضبان من |||
3.رأس ذراع الرافعة مصنوع من هيكل الذراع بالكامل أكثر كثافة.
4. صفيحة الفلنجة الاستقرار الصمام والاجتهاد
بوب ليفت
صمام يجعل من |||
5. السداسي زيادة الشكل يقوي قدرة التحميل
6.Float Kind ||| .
7.الرافعة الهيدروليكية في آلية الرفع ||| |||
8.Boom استخدام ضخمة شريحة تصميم رافعة
الضغط النسبة بينما خفض ارتداء ذراع الرفع.
اختياري
ناقل الحركة الجانبي ، محدد موضع الشوكة ،
مشابك لفة الورق ، مشابك الأكياس المسطحة ،
تناوب المشابك ، يتوقف
شوكة الصرف الصحي ، دلو ، مثبتات الحمل ،
معالجات المنصات المزدوجة المزدوجة ، حامل السجل ، مشابك الإطارات ،
دفع / سحب ، إلقاء الأسمدة ، مشابك طبلية ، سجادة
نموذج |
|
FD30 |
تحميل الرفع المقدر |
كلغ |
3000 |
مسافة مركز التحميل |
مم |
500 |
ارتفاع الرفع الحر |
مم |
160 |
الطول الإجمالي ، مع شوكة |
مم |
3940 |
عرض |
مم |
1230 |
ارتفاع الحرس العلوي |
مم |
2110 |
قاعدة العجلات |
مم |
1700 |
الحد الأدنى من الخلوص الأرضي |
مم |
135 |
زاوية إمالة الصاري (أمامي / خلفي) |
الدرجة العلمية |
6/12 |
صور لا (أمامية) |
|
28X9-15 |
صور لا (خلفي) |
|
6.5-10 |
الحد الأدنى لنصف قطر الدوران (خارجي) |
مم |
2600 |
حجم الشوكة |
مم |
1220 × 122 × 45 |
سرعة العمل القصوى (حمولة كاملة / بدون تحميل) |
كم / ساعة |
18/20 |
الأعلى. سرعة الرفع (حمولة كاملة / بدون تحميل) |
مم / ثانية |
475/505 |
الوزن الكلي |
كلغ |
4290 |
محرك |
|
شينتشاي |
نوع نقل الطاقة |
|
ناقل حركة هيدروليكي / أوتوماتيكي |
|||. |||
عام | نموذج | FD25 | |
تصنيف القدرة | التاريخ الطبي | 2500 | |
مركز التحميل | المليمتر | 500 | |
نوع الطاقة | ديزل | ||
انتقال المرض | هيدروليكي / ميكانيكي | ||
ابعاد | ارتفاع الرفع | المليمتر | 3000 |
ارتفاع الرفع الحر | المليمتر | 60 | |
تحول الشعاع | المليمتر | 2450 | |
الطول الكلي | المليمتر | 3605 | |
العرض الكلي | المليمتر | 1160 | |
الارتفاع الكلي (تم إنزال الصاري) | المليمتر | 2095 | |
الارتفاع الكلي | المليمتر | 4080 | |
الارتفاع الكلي | المليمتر | 2095 | |
رجل الفجر | المليمتر | 1070 | |
عرض الشوكة | المليمتر | 122 | |
سمك الشوكة | المليمتر | 40 | |
اداء | الأعلى. سرعة القيادة (مع / بدون حمولة) | كم / ساعة | 17/19 |
الأعلى. سرعة الرفع (مع الحمولة) | مم / ثانية | 400 | |
الأعلى. الجر (مع / بدون حمولة) | كن | 15/10 | |
قدرة الصعود (مع / بدون تحميل) | % | 15/20 | |
زوايا الإمالة (للأمام / للخلف) | ° | 6/12 | |
وزن الخدمة | التاريخ الطبي | 3600 | |
محرك | طراز المحرك | 490BPG | |
قوة | كيلوواط | 37 | |
السرعة المقدرة | .rpm | 2500 | |
عجلة | البروز الأمامي | المليمتر | 451 |
قاعدة العجلات | المليمتر | 1640 | |
فقي الجبهة | المليمتر | 970 | |
فقي خلفي | المليمتر | 970 | |
الإطارات الأمامية | 7.00-12 | ||
الإطارات الخلفية | 6.00-9 |
