مواصفات الحفارة البرمائية
اسم العلامة التجارية : TOPWIN
سعة الجرافة ： 0.93m3
السرعة المقدرة ： 5.3-2.9 كم / ساعة
الشرط ： جديد
وزن العملية ： 21.2 طن
تفاصيل المنتج
وصف المنتج
هذا المنتج عبارة عن حفارة متعددة الأغراض مناسبة للأرض والأرضية الملساء والمستنقعات وبيئة عمل المياه الضحلة.

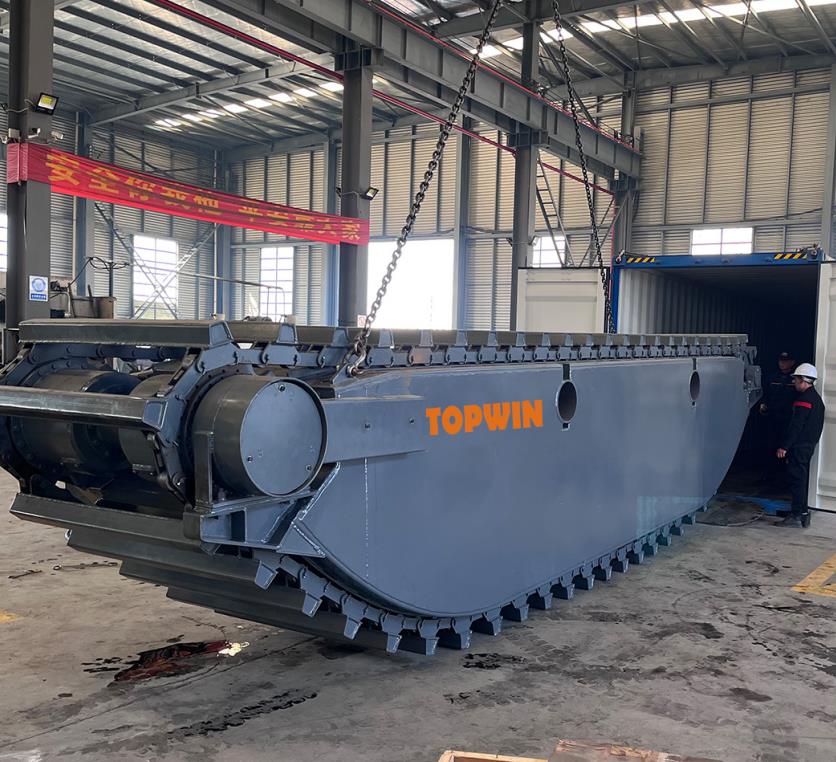

نظام المشي يعتمد على شكل عائم متعدد الأضلاع وحذاء أغنية على شكل صندوق مختوم ،
والتي يمكن أن تتجول بأمان وتعمل على الطمي والماء. يمكن أن يستبدل الرأس الأمامي رأس البندقية ،
||| مضخة رأس ، دلو وأدوات مختلفة للتأكد من أفضل الأعمال وفعالية الحفر ، وتحسين
الراحة والتخفيف من حدة العملية. المطابقة العلمية والنابضة بالحياة للآلة الهيدروليكية الفائقة و
يمكن لآلة الطاقة أن تدرك بدون مشاكل حركة التشغيل المركبة وتتأكد من تضامن الفعالية المفرطة والاقتصاد المفرط.
| نموذج | E210A | E210A (15 م) | |
| الوزن التشغيلي (T) | 27 (تعويم شبه كامل) | 34 (تعويم كامل) | 28 (تعويم شبه كامل) |
| سعة الجرافة (م 3) | 0.8 | 0.5 | 0.5 |
| طراز المحرك | ايسوزو 4HK1X | الكمون QSB7.0 / ايسوزو 4HK1X | |
| الطاقة المقدرة (كيلوواط / ص / دقيقة) | 133/2000 | 124/2000 | 133/2000 |
| حجم خزان الوقود (L) | 420 | 420 | |
| سرعة السفر (كم / ساعة) | 4.3 | 4.3 | |
| سرعة التأرجح (ص / دقيقة) | 11.7 | 11.7 | |
| أقصى درجة تسلق° | 30 | 30 | |
| قوة حفر الجرافة عند أقصى قدر من القدرة (KN) ISO | 80 | 80 | |
| قوة حفر الذراع عند أقصى طاقة (KN) ISO | 66 | 66 | |
| متوسط ضغط التأريض (KPA) | 11.5 | 15.5 | 11.5 |
| قوة الجر (KN) | 227 | 227 | |
| نموذج المضخة الهيدروليكية | K3V112DT | K3V112DT | |
| الحد الأقصى للتدفق (لتر / دقيقة) | 210X2 | 210X2 | |
| ضبط الضغط (MPa) | 34.3 | 34.3 | |
| حجم الخزان الهيدروليكي (L) | 246 | 246 | |
| الطول الكلي (مم) | 10650 | 11450 | |
| ب العرض الكلي (مم) | 4600 | 5260 | 4600 |
| C الارتفاع الكلي (إلى أعلى) (مم) | 3435 | 3650 | |
| D الارتفاع الكلي (إلى أعلى الكابينة) (مم) | 3950 | 3950 | |
| E ثقل الموازنة الخلوص الأرضي (مم) | 2040 | 2040 | |
| F الحد الأدنى للخلوص الأرضي (مم) | 1290 | 1290 | |
| G نصف قطر تأرجح الذيل (مم) | 2720 | 2720 | |
| H طول التأريض المسار (مم) | |||
| ي طول المسار (مم) | 7800 | 8540 | 7800 |
| ك مقياس المسار (مم) | 3000 | 3650 | 3000 |
| L عرض المسار (مم) | 1600 | 1830 | 1600 |
| م المسار HIGHh (مم) | 1880 | 1850 | 1880 |
| N عرض القرص الدوار (مم) | 2700 | 2700 | |
| س الأعلى. ارتفاع الحفر (مم) | 10165 | 13600 | |
| P الأعلى. ارتفاع الإغراق (مم) | 7450 | 11200 | |
| س الأعلى. عمق الحفر (مم) | 5620 | 10700 | |
| R الأعلى. عمق حفر الجدار العمودي (مم) | |||
| T الأعلى. الوصول للحفر (مم) | 9860 | 15100 | |
| يو أقصى مدى للوصول إلى مستوى الأرض (مم) | 9440 | 15000 | |
| V دقيقة. نصف قطر التأرجح (مم) | 3640 | 3640 | |
| W الأعلى. الارتفاع عند دقيقة نصف قطر التأرجح (مم) | 8565 | 10600 | |
| X المسافة من مركز التأرجح إلى الخلف (مم) | 2720 | 2870 | |
| طول الذراع (مم) | 2900 | 6300 | |
| الطول (مم) | 5700 | 8200 | |
| قوة تعويم ماكس (T) | إثنان وعشرون | 34 | إثنان وعشرون |
| عدد صفوف السلسلة | 2 | 3 | 2 |
| أقصى عمق للمياه (مم) | 1200 | 1500 | 1200 |
|||. |||
مصنعنا
| نموذج | E60 |
| وزن التشغيل | 5.82 |
| قدرة دلو | 0.22 |
| طراز المحرك | يانمار 4TNV98C |
| الطاقة المقدرة (kw) | 42.4 كيلو واط |
| نموذج المضخة الهيدروليكية | PUK |
| أقصى تدفق (لتر / دقيقة) | 160 |
| ضغط العمل (الأم) | 24.5 |
| نموذج صمام التحكم | PUK |
| نموذج محرك التأرجح | في النسق |
| نموذج محرك السفر | إيدي |
| سعة خزان الوقود (L) | 125 |
| سعة خزان الزيت الهيدروليكي (L) | 110 |
| سرعة السفر (كم / ساعة) | 2.5 / 4.0 |
| سرعة التأرجح (ص / دقيقة) | 10 |
| الأعلى. درجة التسلق (٪) | 70 |
| قوة حفر الذراع | 26.1 |
| قوة حفر الجرافة (KN) | 36.7 |
| متوسط ضغط التأريض (Kpa) | 34 |
| الطول الكلي (مم) | 5943 |
| العرض الإجمالي ب (مم) | 2000 |
| ج- الارتفاع الكلي (حتى قمة الذراع) (مم) | 1995 |
| D- الارتفاع الكلي (حتى قمة الكابينة) (مم) | 2619 |
| الخلوص الأرضي للثقل الموازن (مم) | 740 |
| F- مين. الخلوص الأرضي (مم) | 360 |
| نصف قطر تأرجح G- الذيل (مم) | 1745 |
| طول J- المسار (مم) | 2000 |
| طول J- المسار (مم) | 2665 |
| مقياس K- المسار (مم) | 1600 |
| عرض المسار L (مم) | 2000 |
| عرض حذاء M-Track (مم) | 400 |
| عرض N- القرص الدوار (مم) | 1790 |
| يا ماكس. ارتفاع الحفر (مم) | 5889 |
| ف ماكس. ارتفاع الإغراق (مم) | 4201 |
| كيو ماكس. عمق الحفر (مم) | 3812 |
| آر ماكس. عمق حفر الجدار العمودي (مم) | 3008 |
| تي ماكس. مدى الحفر (مم) | 6257 |
| يو ماكس. مدى الحفر عند مستوى الأرض (مم) | 6102 |
| في مين. نصف قطر التأرجح (مم) | 2585 |
| X- المسافة بين مركز الدوران وطول الذيل (مم) | 1745 |
| سمك حذاء Y-Track (مم) | 7 |
| Z- ارتفاع ثقل الموازنة (مم) | 1062 |
| A1-طول الأرض (في النقل) (مم) | 3375 |
| طول الذراع (مم) | 1580 |
| طول ذراع الرافعة (مم) | 3050 |
